干式變壓器怎么分類
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-07-20 03:06:26
導讀：干式變壓器：依靠空氣對流進行冷卻。它通常用于小容量變壓器，如局部照明和電子電路。在動力系統中，一般的蒸汽輪機，鍋爐，灰塵，粉塵，脫硫等都是干式變壓器。對于額定電壓

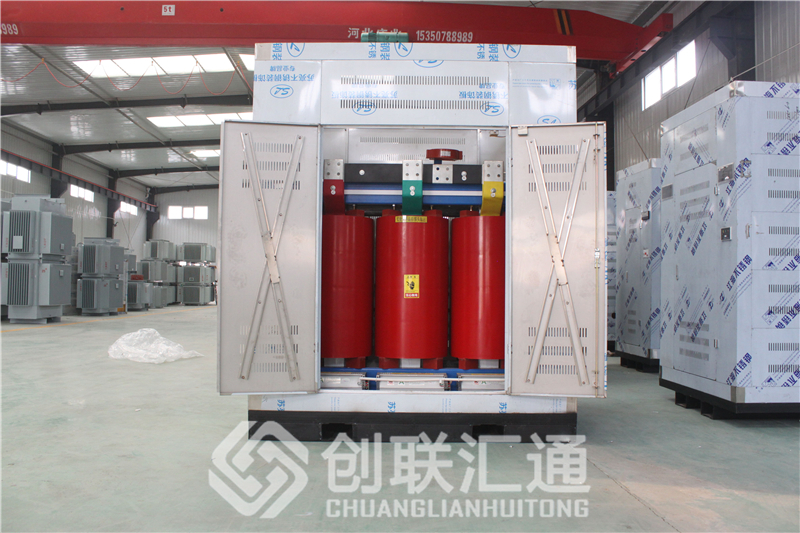

干式變壓器：依靠空氣對流進行冷卻。它通常用于小容量變壓器，如局部照明和電子電路。在動力系統中，一般的蒸汽輪機，鍋爐，灰塵，粉塵，脫硫等都是干式變壓器。對于額定電壓為380V的負載，該比率為6000V / 400V。簡而言之，干式變壓器是一種變壓器，其中鐵芯和繞組沒有浸入絕緣油中。該結構可分為兩種類型：（1）固體絕緣包絡繞組（2）非封裝繞組干式變壓器。特點：1，芯材采用優質冷軋晶粒取向硅鋼片制成，采用鐵芯硅鋼片。 45度全斜接接頭允許磁通量沿硅鋼板的接縫通過。
變壓器
2.繞組如下：（1）纏繞型（2）環氧樹脂加石頭應填砂和澆鑄（3）玻璃纖維增??強環氧樹脂澆鑄（即薄絕緣結構）（4）多股玻璃浸漬環氧樹脂樹脂纏繞型（通常超過3種，因?yàn)樗梢杂行У胤乐硅T造樹脂開裂，提高設備的可靠性）3。高壓繞組一般采用多層圓柱形或多層分段結構4.低 - 電壓繞組采用層或箔結構的干式變壓器形式：1。開式。它是一種常用的形式，它的主體與大氣直接接觸，適合室內相對干燥和清潔（當環境溫度為20度時，相對濕度不應超過85％）。通常，有兩種空氣自冷卻和空氣冷卻。冷卻方法。 2.關閉。機身處于封閉的外殼中，不與大氣直接接觸。來源：中變壓器交易網（由于密封。散熱條件差。主要用于采礦。屬于防爆型）3。鑄造型。采用環氧樹脂或其他樹脂作為主要絕緣材料，結構簡單。體積小。適用于小容量變壓器。
