1.產品概述

隨著民經濟的發展和人們生活水平的提高，電力電子裝置已經被廣泛地應用于工業控制領域，用戶對電能質量的要求也越來越高，其中最為突出的是電壓質量和諧波的問題,因此，如何提高電壓質量、治理諧波就成為輸電技術中最為迫切的問題之一。PF是目前使用最為廣泛的諧波治理措施，它利用電感、電容元件的諧振特性，在阻抗分流回路中形成低阻抗支路，從而減小流向電網的諧波。PF成本低、技術成熟。面對我目前電網結構薄弱和輸配電技術普遍技術手段落后的現狀，我公司針對諧波問題，研發生產的LC（單調諧濾波）+LCR (高通濾波）的調諧電力濾波補償裝置能很好的解決諧波干擾問題，同時裝置可提高接入點的功率因數，能用有限的投資取得很好的濾波補償效果。

我司生產的高壓電力濾波補償裝置已廣泛應用于電氣化鐵路電力工業、冶金、鋼鐵、石油、化工、輕工、建材、水泥、造船等行業中。

2.型號及其含義

PFH●-■/□

單濾波通道數

裝置額定容量

裝置額定電壓

高壓

無源電力濾波器

3.產品特色

采用多目標遺傳算法的PF優化設計方法，優化方法設計的濾波器的濾波效果要遠優于傳統方法設計的濾波器，且同容量下優化方法設計的濾波器提供的無功功率要比傳統設計方法提供的無功功率更大；

調諧電抗器采用干式鐵芯電抗器，體積小，重量輕，損耗小，電磁干擾少，可置于高壓柜內，整齊、美觀，戶內安裝，便于日常巡視檢査；

高通濾波器采用二階減幅型結構,基波損耗小、頻率特性好、結構簡單、經濟；

整套裝置采用柜體積木式結構，結構簡潔，安裝維護方便，并設有觀察窗和高壓帶電強制閉鎖的安全措施，能確保檢修和運行人員的安全；

可根據用戶負荷的具體變化情況，采用濾波和自動補償相結合的方式，將需要補償?shù)娜萘糠譃楣潭ㄑa償和自動補償兩部分，濾波器做成固定補償?shù)囊徊糠?，裝置投入運行時濾波器就投入電網運行進行濾波，而自動補償部分則會根據接入點的無功實際需求量進行自動投切，這樣不僅起到濾波作用，而且還可根據系統無功需求進行自動補償，這樣，不僅提高了裝置的補償精度，而且使裝置的靈活性大大提高。

4.正常使用條件

安裝地點海拔高度不超過2000m；

沒有劇烈的振動，垂直傾斜度不超過5度；

最高運行電壓≤1.1Un;最大過載電流≤1.3ln；

周圍環境溫度-25 ~+45°C;室內相對濕度不超過90%(溫度為25°C時)；

沒有導電性塵埃、火災、爆炸危險；沒有足以腐蝕金屬和破壞絕緣的氣體。

5.電氣原理圖

QF：斷路器 FV：氧化鋅避雷器 TA：電流互感器 L：濾波電抗器

GSN：高壓帶電顯示閉鎖裝置 TM：變壓器 TV：電壓互感器

KM：真空接觸器 C：濾波電容器 FU：噴逐式熔斷器 R：無感電阻器

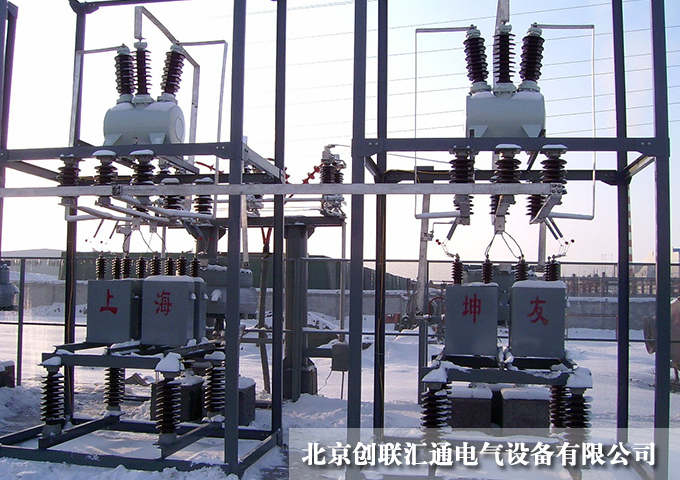

產品圖片
