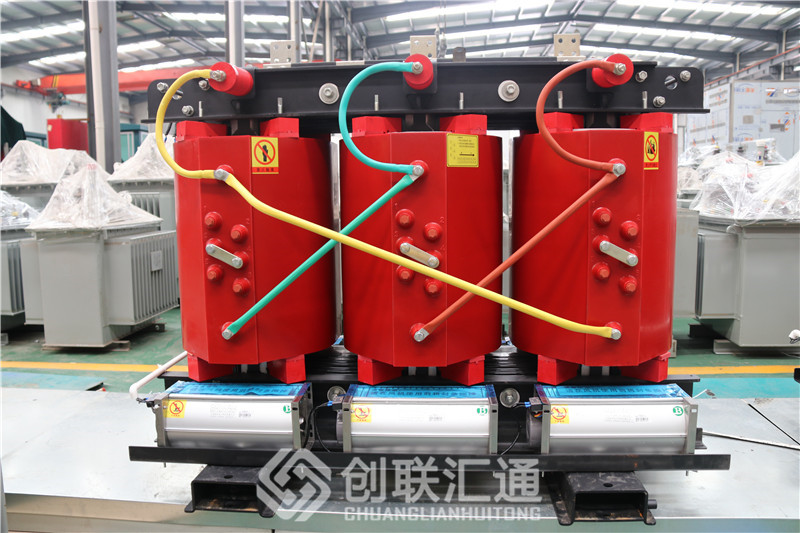

環(huán)氧澆注式干式變壓器繞組的型式

　　澆注式干式變壓器的繞組先要有以下幾品種型：

　　一、層式繞組

　　其特性為導體疊層繞制而成，按照設想必要又分為單層圓筒式、雙層圓筒式、多層圓筒式及分段團筒式等。

　　(1)單層圓筒式及雙層團筒式繞組多用作澆注式干式變壓器的高壓(二次)繞組。單層圓筒式繞組采取扁導體按螺旋線繞制而成，即打消幅向氣道的單螺旋式布局。雖然該種繞組繞制簡樸，但對澆注干式變壓器而言，兩端出線會形成澆注時封堵樹脂堅苦，因而設想時應盡可能制止利用。該種繞組普通合用于容量500kVA及以下、電壓3kV及以上的高壓繞組。

　　(2)雙層圓筒式繞組采取扁導體按螺旋線繞制而成，兩層線匝之間安排層間絕緣或通 風道。繞制工藝較好，但對大電流高壓繞組要注重螺旋角處的處置。

　　雙層圓筒式繞組普通合用于容量630kVA及以下、電壓1kV及以下的高壓繞組。

　　(3)多層圓筒式、分段圓筒式繞組多用作澆注式干式變壓器高壓繞組。澆注式干式變壓器的層式繞組與油漫式變壓器層式繞組布局根本不異，只是采取的絕緣質料和制造工藝有較大不同，當高壓繞組采取多層圓筒式布局時，若層數必然，則各層的匝數增加，層間電壓進步，如許就形成層間絕緣、繞組的幅向尺寸增大。為了改良這類環(huán)境，可采取分段圓筒式布局，分段困筒式繞組的段間絕緣尺寸可控段間電壓選為梯形布局。分段圓筒式繞組要求分段分層公道，既要包管段間、層間和匝間電壓與絕緣共同，又要求有杰出的澆注機能和散熱才能。多層圓筒式繞組采取圓導體或扁導體按螺旋線繞制而成，能夠繞成多少個線層，每層線匝之間安排層問絕緣或透風道。繞制工藝較好，但繞組內側的第1線層對地電容較大，使雷電打擊電壓的肇端散布不平均，應采納響應步伐以改良打擊電壓肇端散布。

　　二、箔式繞組

　　其特性為由薄而寬的導體疊層繞制而成。箔式繞組是采取銅筒(也有干式變壓器采取鋁箔)在公用的街繞機上繞制而成的，多用于澆注式干式變壓器高壓繞組。箔式繞組也能夠說是層式繞組中的多層圓筒式繞組，其特別之處為每層-匝，層間絕緣同時是匝絕緣。繞組建造時，層間絕緣和端絕緣問時繞入，繞組的先結尾出線端子在繞制前后用氬弧焊牢固在銅箔上。箔式繞組普通采取軸向氣道，繞制時將響應絕緣品級的引拔條在響應的匝數位置一同繞入。筒式高壓繞組普通由銅母線引出，如許就形成了高壓繞組不是完全的圓形。為了包管高壓繞組與死心的電氣間隔，死心響應部位也是扁平的，能夠經由過程削減該部位的疊片厚度來增大死心與繞組間的間隔，但死心設想時要求充實斟酌由此引發(fā)的死心面積的削減。

　　在較大容量的澆注式干式變壓器中，與用多根導線繞制的高壓繞組比力，箔式繞組的長處是空間操縱率高、便于主動化繞制和出產效力高，別的因為該布局使得軸向線匝平均，安匝趨于均衡，其抗俄然短路的才能加強。。
