變電站電氣設備|變電站是電氣設備的集合。這些包括母線，斷路器，帶接地開關的隔離器，絕緣體，避雷器，耦合電容器，補償設備和電力變壓器。

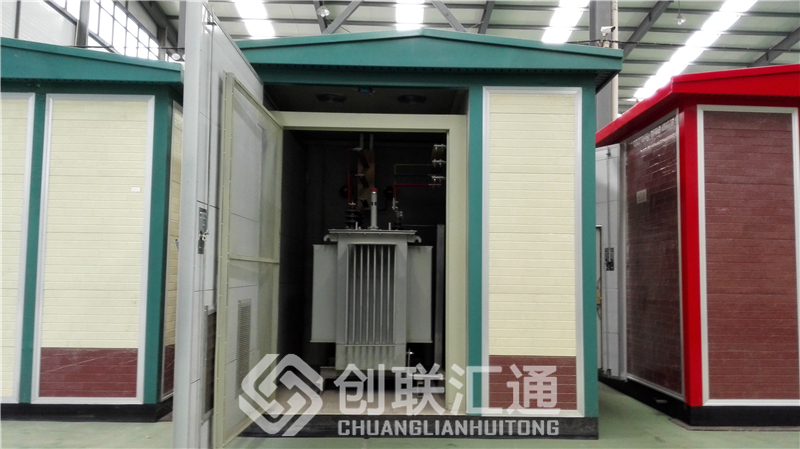

1. 變壓器變壓器是變電站升壓和降壓交流電壓所必需的，除了變壓器之外，變電站還有其他一些電氣設備，包括母線、斷路器、隔離器、避雷器、并聯電抗器和并聯電容器。

2.斷路器斷路器是一種能夠在正常和異常情況下(如短路和斷路)斷開電路的裝置。該斷路器具有自動動作功能，能安全、快速清除故障電流。它們是開關和電流中斷裝置。一般來說，斷路器包括固定觸點和活動觸點。使用操作機構可以分離線圈。載流觸點的分離產生電弧。用合適的介質如介電油、真空、SF6氣體熄滅電弧。在變電站的每一個開關點上都必須有斷路器。

3.隔離器一種只能在無電流條件下打開或關閉的開關裝置。它為維護提供電路隔離。隔離器是可用于斷開斷路器的斷開開關。隔離器可以在斷路器之后打開。打開隔離器后，可以關閉接地開關，將被困的電荷釋放到地面。

4. 電流互感器和電壓互感器電流互感器和電壓互感器是用來將電流和電壓變換為較低的值，以達到測量、保護和控制的目的。電流互感器(CT)與電力變壓器相比，電流互感器的電流比一般較高(500A/5A)，伏安容量相對較低(50va)。電壓互感器(PT)電壓互感器的伏安容量較低(100VA)，電壓比較高(132kv/100v)。繼電器連接在ct和pt的二次電路中。

5. 母線母線是連接多個電路的導體，母線有柔性和剛性兩種。柔性母線由ACSR導體制成，由應變絕緣子支撐。剛性母線由鋁管組成，由柱絕緣子支撐。

6. 接地開關將導體與大地連接起來，從而將導體上的電荷放回大地的開關。接地開關一般安裝在隔離器的機架上。

7. 繼電器是一種自動裝置，當作動量達到預定的某一幅度/相位時，繼電器的觸點閉合。

8. 避雷器(避雷器)連接在導體和地之間的變電站設備，用于將過高電壓放電到地球。避雷器將過電壓轉移到地面，并保護變電站設備免受過電壓浪涌的影響。

9. 自動重合閘自動重合閘打開后斷路器自動閉合。具有自動重合閘功能，可在暫態故障中斷后恢復業務連續性。用于控制架空輸電線路的高壓斷路器和用于線路保護的距離保護方案都具有這種特性。

10. 高斷流容量插裝式熔斷器用于低壓、高壓電路的過流保護。

11. 保護方案保護電力系統的一個或兩個部件不受異常情況影響的一組選定的保護系統。例如:發電機保護方案變壓器保護方案。

12. 鍍鋅鋼結構是由螺栓/焊接的角度/渠道/管道結構。這些是用于塔架、門架、設備的支撐結構。鍍鋅結構為各種設備和絕緣子提供剛性支撐。設計應安全、經濟。在特高壓-交流線路沿線每隔300公里設置補償變電站，向線路饋送無功無功。

13. 串聯電容器有時與超高壓交流輸電線路串聯安裝，以補償線路電抗。并聯電容器安裝在配變電所的負荷點附近，以提高功率因數。并聯電容器在高感性負載時接通。它們?cè)诘拓?fù)荷時被關閉。并聯電容器也包括在靜態無功源(SVS)中。并聯電抗器對于長超高壓輸電線路是必要的，以補償?shù)拓?fù)荷時線路電容的無功功率。靜態變量源(SVS)。這些是可控硅控制的并聯電容器和并聯電抗器，它們可以快速、無級控制無功無功。它們連接在接收站和配電系統中。電力線載波電流設備(Power Line Carrier Current Equipment, PLCC)是在電力線(傳輸線)上發送/接收高頻信號的必要設備，用于以下用途:語音通信、數據傳輸、保護信令、控制信令。
