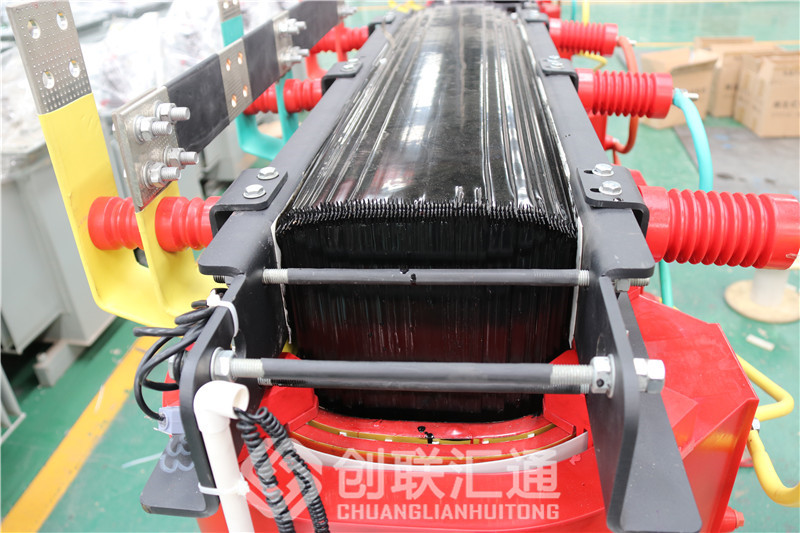

變壓器鐵芯（transformer core），鐵芯是變壓器中主要的磁路部分。通常由含硅量較高，表面涂有絕緣漆的熱軋或冷軋硅鋼片疊裝而成。鐵芯和繞在其上的線圈組成完整的電磁感應系統。電源變壓器傳輸功率的大小，取決于鐵芯的材料和橫截面積

1.高頻類：鐵粉芯Ferrite core
Ferrite core 用于高頻變壓器它是一種帶有尖晶石結晶狀結構的陶磁體，此種尖晶石為氧化鐵和其它二價的金屬化合物.如kFe2O4(k 代表其它金屬)，目前常使用的金屬有錳(Mn)、鋅(Zn)、鎳(Ni)、鎂(Ng)、銅(Cu).

其常用組合如錳鋅(Mn Zn)系列、鎳鋅(Ni Zn)系列及鎂鋅(Mg Zn)系列.此種材具有高導磁率和阻抗性的物性，其使用頻率范圍由1kHz到超過200kHz.

2.低頻類：硅鋼片(LAMINATION)
硅鋼片用于低頻變壓器,其種類很多,按其制作工藝不同可分為A：鍛燒(黑片)、 N：無鍛燒(白片)兩種.按其形狀不同可分為：EI型、UI型、C 型、口型.

口型硅鋼片常在功率較大的變壓器中使用,它絕緣性能好,易于散熱,同時磁路短,主要用于功率大于500~1000W 和大功率變壓器.由兩個C型硅鋼片組成一套硅鋼片稱為CD 型硅鋼片，用CD型硅鋼片制作的電源變壓器在截面積相同的條件下，窗口愈越高，變壓器功率越大.于鐵芯兩側可以分別安裝線圈，因此變壓器的線圈匝數可分配在兩個線包上，從而使每個線包的平均匝長較短，線圈的銅耗減小.另外如果把要求對稱的兩個線圈分別繞在兩個線包上，可以達到完全對稱的效果.

由四個C型硅鋼片組成一套硅鋼片稱為ED 型硅鋼片.ED型硅鋼片制成的變壓器外形呈扁寬形，在功率相同的條件下ED 型變壓器比CD 型變壓器矮些，寬度大些，另外由于線圈安裝在硅鋼片中間，有外磁路， 因此漏磁小，對整體干擾小.但是它所有線圈都繞在一個線包上，線包較厚，故平均匝長較長，銅耗較大.

C 型鐵芯性能優異所制作之變壓器體積小、重量輕、效率高，裝配的角度來看，C型硅鋼片零件很少，通用性強，因此生產效率高，但是C型硅鋼片加工工序較多，作較復雜，需用專用設備制造，因而目前成本還較高.

E 型硅鋼片又稱殼型或日型硅鋼片，它的主要優點是初、次級線圈共同一個線架，有較高的窗口占空系數(占空系數Km：銅線凈截面積和窗口面積比);硅鋼片對繞組形成保護外殼，使繞組不易受到機械傷損傷;同時硅鋼片散熱面積較大，變壓器磁場發散較少.但是它的初次級漏感較大，外來磁場干擾也較大，此外，由于繞組平均周長較長，在同樣圈數和鐵芯截面積條件下，EI型鐵芯的變壓器所用的銅線較多.

硅鋼片的厚度常用的有0.35mm、0.5mm 兩種.

硅鋼片的組裝方式有交疊法和對疊法兩種.交疊法是將硅鋼片的開口一對一交替地分布在兩邊，這種疊法比較麻煩，但硅鋼片間隙小，磁阻小，有利于增大磁通，因此電源變壓器都采用這種方法.對疊法常用于通有直流電流的場合，為避免直流電流引起飽和，硅鋼片之間需要留有空隙，因此對疊法將E 片與I片各放一邊,兩者之間的空隙可用紙片來調節.

3.COIL 類：分三種類型.
A.TOROID 環形鐵芯：將O型疊片而成，或由硅鋼片卷繞而成.此種鐵芯對繞線來說非常不易.
B.ROD CORE棒狀鐵芯.
C.DRUM CORE：鼓形鐵芯.
