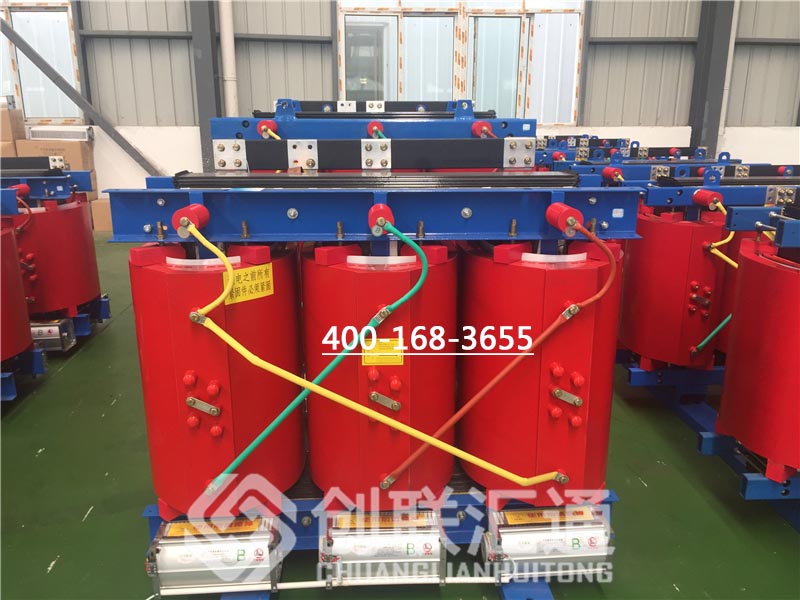

SCB13變壓器型號含義，S指變壓器是三相，C是絕緣個質屬于環氧樹脂澆注成型的干式，B是變壓器二次繞組，也就是低壓側繞組采用的是箔繞。再者不標注B的話，代表的低壓側屬于線繞。13表示國家對干式變壓器的損耗標準要求的等級。13這個數字越高，空載損耗越低，直接點說就是這種變壓器就更節能，因為變壓器在不接通用電設備的時候，也需要耗費一定的電能。

S

S代表SC（Special Cast Resin）的縮寫，表示使用特殊的樹脂進行澆注，形成固態絕緣體，從而保證了干式變壓器的絕緣性能和機械強度。

CB

CB代表Cast Resin Block，即澆鑄樹脂塊，指變壓器的繞組采用銅箔或鋁箔的層壓結構，將變壓器的繞組固定在樹脂塊中，形成一個整體，從而提高了絕緣強度和機械強度。

13

13表示變壓器的平均溫升不超過13K，是變壓器的溫升級別。溫升是指變壓器在運行過程中由于電流通過繞組而產生的熱量，導致變壓器溫度的升高。SCB13型干式變壓器的平均溫升不超過13K，可以保證變壓器的高效率和穩定性能。

kVA

kVA代表變壓器的額定容量，單位是千伏安。額定容量是指變壓器設計時能夠正常運行的最大容量，也是變壓器的重要參數之一。

HV/LV

HV代表高壓側，LV代表低壓側。它們分別表示變壓器的高壓側和低壓側的額定電壓。

Dyn11/Yyn0

Dyn11/Yyn0表示變壓器的連接組別。它們分別代表著不同的接線方式，其中Dyn11是一種相移180度的Y型接線方式，Yyn0是一種零序接地的Y型接線方式。

變壓器原理:當初級線圈中通有交流電流時，鐵芯(或磁芯)中便產生交流磁通，使次級線圈中感應出電壓(或電流)。變壓器由鐵芯(或磁芯)和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。
