1、箱體結構：

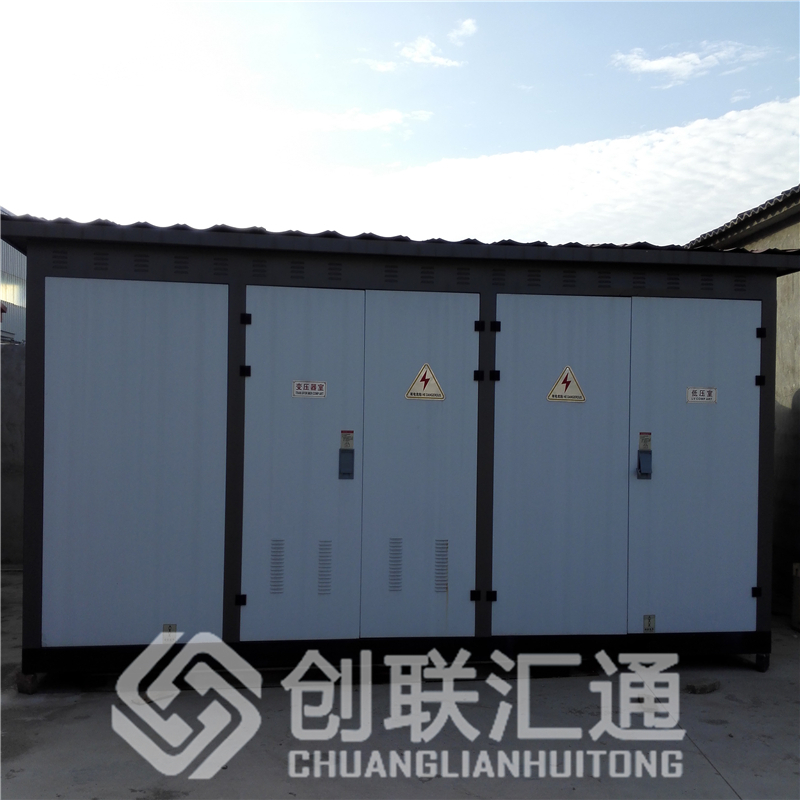

歐式箱變的箱體是由：底座、外殼、頂蓋三部分構成。底座一般用槽鋼、角鋼、扁鋼、鋼板等，組焊或用螺栓連接固定成形；為滿足通風、散熱和進出線的需要、還應在相應的位置開出條形孔和大小適度的圓形孔。箱體外殼、頂蓋槽鋼、角鋼、鋼板、鋁合金板、彩鋼板、水泥板等進行折彎、組焊或用螺釘、鉸鏈或相關的專用附件連接成形。
不管哪種材料的箱變殼體，按標準要求必須具備：防曬、防雨、防塵、防銹，防小動物（如蛇）等進入的五防功能。歐式變電站的殼體為防止炎熱夏季強烈的日光輻射，其頂部一般都設有導熱系數較低的隔熱材料作填料。常用的填料有：巖棉板、聚苯乙烯泡沫塑料等。
在統一設計的傳統“組合式變電站”中，一般在殼體中也填充隔熱填料，這種方法大多數設計者已不在采用，這是因為：隔熱填料雖然能防止炎熱夏季強烈的日光輻射，同時也阻礙了變壓器運行時產生的大量熱量的散發，所以設計者們除保留在殼體上沖百葉窗孔的方法外，同時采用加大散熱面積、加強空氣對流的方法散熱，同時還可減少制造成本。
歐式箱變的表面處里：歐式箱變表面處里的方法較多，中北方大多采用傳統的噴漆、烤漆、噴塑等方法進行處理；在中南方經濟發達地區，除采用上述方法外，還在水泥板結構的殼體外貼上彩色瓷磚，或貼貼面等方法進行表面處理，特別是置于住宅小區的箱變外觀，與當?shù)亟ㄖ锏娘L(fēng)格更加協調、統一。
2、高壓配電裝置結構：
歐式箱變高壓配電裝置，從進線方式上分為：終端型、環網型兩種；從進線方位上分可分為：從箱體頂部架空進線（傳統箱變用此法較多）和利用高壓電纜溝從地下進出線，這是現代設計較為普遍的采用方法。
以SF6氣體為滅弧介質的SF6系列負荷開關較多，其成本高于FN-10系列高壓負荷開關。這類開關結構、有帶熔斷器、不帶熔斷器、接地開關等，但一般都裝有帶電顯示器；操作機構一般為手動，也有電動操作的。帶熔斷器的，當回路出現短路故障能自切斷開關，保護電路及變壓器、開關等設備。
還有以真空為滅弧介質的真空開關，這類開關可以單先使用、也可與熔斷器配用，還可與SF6系列負荷開關串接使用，不過這樣將使成本增大，如用戶無特別要求不須這樣使用。
高壓計量：高壓配電裝置中，如用戶有高壓計量要求的，還須設置高壓計量柜。
中各地供電部門，對高壓或低壓計量問題沒有統一的要求。西北地區供電規程規定：變壓器容量大于160KVA時，必須采用高壓計量；高壓計量柜開關必須由供電部門控制。北京、天津等華北地區供電部門則認為：箱式變電站計量應以低壓側為好，這樣，可以提高供電可靠性，減少高壓計量帶來的不穩定因素，對變壓器本身的損耗，可折算成電費，由用戶承擔。
箱式變電站高壓計量柜的結構一般由：CT、PT、及計量表計，遙控、遙測裝置等構成。
3、變壓器室結構：
歐式箱變都設有先立的變壓器室，變壓器室主要由：變壓器，自動控溫系統，照明及安全防護欄等構成。
變壓器運行時，將在箱變中產生大量的熱量向變壓器室內散發，所以變壓器室的散熱、通風問題是歐式箱變設計中應重點考慮的問題；變壓器運行時，源源不斷的產生大量的熱量，使變壓器室的溫度不斷升高，特別是環境溫度高時，溫度升高更快，所以只靠自然通風散熱往往不能保證變壓器可靠、安全運行；歐式箱變設計中，除變壓器容量較小的箱變采用自然通風外，一般都設計了測溫保護，用強制排風措施加以解決。該系統主要由測量裝置，測變壓器室溫、油溫均可。然后通過手動和自動控制電路，對排風扇是否需要投入，按變壓器可靠、安全運行溫度的設定范圍進行設置控制。
歐式箱變中，變壓器既可選用油浸式變壓器，也可采用干式變壓器，但由于干式變壓器價格較高，所以在用戶沒有特別要求的情況下，應先選油浸式變壓器、以降低制造成本。變壓器容量一般在100-1250KVA為宜，較大不應超過1600KVA。
4、低壓室結構設計：歐式箱變的低壓室按工礦企業或住宅小區的使用場合的不同，在設計結構上應有所不同。一般對于工礦企業使用的歐式箱變，應對動力供電、照明供電進行分開設計。在采用低壓計量時，一般情況下，供電局要求對照明用電進行分開計度，這主要是因為照明用電的單位價格，普遍高于動力用電。在住宅小區使用的變電站在結構設計上，則不須考慮動力用電的問題。
-
歐式箱變低壓室的輸出路數，在結構設計上根據變壓器容量大小和用戶使用需求的不同而不同。變壓器容量小，用戶需求輸出路數較少的可少設；而變壓器容量大，用戶要求輸入出路數多的，可考慮設計路數多一些，還可考慮按帶走廊操作形式進行布局。
